Il quarzo viene utilizzato nella fusione?

Il quarzo viene utilizzato nella fusione: una risposta diretta

Sì, il quarzo viene utilizzato direttamente nei processi di fusione e fusione ad alta temperatura, in particolare sotto forma di crogiolo di quarzo , un recipiente costituito da silice fusa che contiene silicio fuso durante la crescita dei cristalli nelle industrie dei semiconduttori e del fotovoltaico. Il crogiolo di quarzo è il prodotto principale costituito da sabbia di quarzo di elevata purezza per i settori fotovoltaico e dei semiconduttori e viene utilizzato principalmente per supportare la cristallizzazione continua in condizioni di alta temperatura. Funziona come un dispositivo al quarzo consumabile utilizzato per trattenere la materia prima di polisilicio mentre viene riscaldata oltre il suo punto di fusione e aspirata in un lingotto monocristallino. Il materiale viene scelto perché i comuni refrattari o metalli non sono in grado di mantenere la pulizia chimica richiesta per il silicio elettronico e di grado solare, mentre il vetro al quarzo può farlo. Da questo punto in avanti, questo articolo spiega perché il quarzo svolge questo ruolo in modo così efficace, come differiscono i crogioli di quarzo di grado semiconduttore e di grado fotovoltaico, come sono strutturati internamente e come gli acquirenti possono selezionare il giusto prodotto in vetro al quarzo per la propria linea di fusione o lavorazione termica.

Il crogiolo al quarzo ha le proprietà di pulizia, omogeneità e resistenza alle alte temperature. Dal punto di vista del comportamento termico fisico, il punto di deformazione di un tipico crogiolo di quarzo è intorno ai 1100 gradi Celsius , il punto di ammorbidimento è intorno ai 1730 gradi Celsius e la temperatura massima di utilizzo continuo è intorno ai 1100 gradi Celsius , che può raggiungere circa 1450 gradi Celsius per brevi periodi. Questa elevata purezza combinata con una resistenza sostenuta alle alte temperature fornisce le basi per un'affidabile estrazione del singolo cristallo della bacchetta di silicio e una qualità costante del singolo cristallo, rendendo il crogiolo di quarzo uno dei materiali ausiliari chiave nel sistema di estrazione del singolo cristallo. I crogioli al quarzo sono generalmente suddivisi in due categorie in base alla loro applicazione: crogioli al quarzo di grado semiconduttore (grado elettronico) e crogioli al quarzo di grado fotovoltaico (grado solare), ciascuno prodotto con diverse specifiche strutturali e di purezza.

Perché il vetro al quarzo resiste alle esigenze termiche della fusione

Il vetro al quarzo, noto anche come quarzo fuso o silice fusa, viene prodotto fondendo biossido di silicio estremamente puro a temperature superiori a 1700 gradi Celsius e quindi raffreddandolo in un solido amorfo non cristallino. Questa struttura amorfa conferisce al vetro di quarzo un coefficiente di dilatazione termica molto basso, il che significa che il materiale non si rompe facilmente quando viene riscaldato e raffreddato ripetutamente, proprietà essenziale durante i cicli di fusione utilizzati nei forni di estrazione del cristallo. A differenza del normale vetro sodo-calcico, i tubi di vetro al quarzo ad elevata purezza e le bacchette di vetro al quarzo possono tollerare rapidi sbalzi di temperatura senza rompersi, motivo per cui i componenti delle finestre in vetro di quarzo e delle lastre di vetro di quarzo sono ampiamente utilizzati anche come porte di osservazione ed elementi strutturali nelle apparecchiature dei forni ad alta temperatura.

La purezza chimica è la seconda ragione per cui il quarzo funziona bene negli ambienti di fusione. Qualsiasi impurità metallica che migra dalla parete del crogiolo al silicio fuso può alterare le proprietà elettriche del cristallo risultante, il che è inaccettabile nella produzione di semiconduttori. Il tubo di vetro al quarzo ad alta purezza, le bacchette di cristallo di quarzo e il materiale di bacchette di vetro di quarzo sono raffinati per ridurre al minimo gli oligoelementi come ferro, alluminio e metalli alcalini, mantenendo la fusione chimicamente stabile durante tutto il processo di estrazione. La tabella seguente presenta un confronto generale delle principali caratteristiche operative tra il quarzo fuso e altri due materiali tradizionali di tipo refrattario spesso discussi nella letteratura sulla progettazione dei forni, illustrando perché il quarzo fuso rimane il materiale di rivestimento preferito per le fusioni di silicio.

Questo confronto a barra orizzontale mostra che il vetro al quarzo fuso è particolarmente elevato in termini di purezza chimica e resistenza agli shock termici, i due attributi più critici per contenere il silicio fuso senza contaminarlo. La valutazione della stabilità dimensionale riflette il coefficiente di dilatazione termica molto basso descritto in precedenza, che mantiene la forma del crogiolo coerente anche quando il forno attraversa temperature estreme. La trasparenza ottica è inclusa perché consente agli operatori di monitorare visivamente il livello di fusione e l'interfaccia di crescita dei cristalli senza aprire il forno, un vantaggio pratico della finestra in vetro al quarzo e dei componenti di visualizzazione delle lastre di vetro al quarzo. La durezza meccanica è valutata in modo più moderato, poiché il vetro al quarzo è resistente alla compressione ma può essere fragile sotto un improvviso impatto meccanico, motivo per cui è importante adottare protocolli di manipolazione attenti durante l'installazione e la rimozione di un'unità da laboratorio con crogiolo di quarzo o crogiolo di silice. Nel complesso, il grafico illustra che la combinazione di purezza, resilienza termica e stabilità, piuttosto che la durezza grezza, è ciò che rende il quarzo fuso la scelta standard per i recipienti di fusione del silicio.

Crogiolo di quarzo di grado semiconduttore e di grado fotovoltaico

I crogioli di quarzo sono comunemente suddivisi nelle categorie di grado semiconduttore (chiamato anche grado elettronico) e grado fotovoltaico (chiamato anche grado solare) e la distinzione si basa sul livello di purezza richiesto dall'applicazione a valle. I crogioli di grado semiconduttore supportano la crescita di lingotti di silicio monocristallino che verranno infine suddivisi in wafer per circuiti integrati, dove anche le impurità a livello di parti per miliardo possono influenzare le prestazioni del dispositivo, quindi questi crogioli sono prodotti con il controllo di purezza più rigoroso e le specifiche dello strato interno più rigorose. I crogioli di grado fotovoltaico supportano lingotti di silicio destinati alle celle solari, dove la tolleranza di purezza è leggermente più ampia perché le prestazioni delle celle solari sono meno sensibili alle tracce di impurità rispetto alle prestazioni dei chip logici e di memoria, consentendo un diverso equilibrio tra efficienza dei costi del crogiolo e specifiche.

Questo grafico radar mette a confronto il crogiolo di quarzo di grado semiconduttore e quello di grado fotovoltaico in sei attributi qualitativi che contano di più per gli acquirenti che acquistano un crogiolo di quarzo per uso in laboratorio o in un forno di produzione. Il profilo del grado di semiconduttore si estende ulteriormente verso l'esterno in termini di purezza, controllo delle bolle e uniformità delle pareti, riflettendo la tolleranza di produzione più stretta richiesta per le materie prime per la fabbricazione dei wafer. Il profilo del grado fotovoltaico copre ancora un'ampia area del grafico, indicando che rimane un prodotto ad alte prestazioni, ma con una ripartizione più equilibrata tra trasparenza e stabilità termica piuttosto che spingere ogni attributo al massimo. La resistenza alla devitrificazione, ovvero la resistenza alla cristallizzazione indesiderata della superficie del vetro durante l'esposizione prolungata al calore, è strettamente abbinata tra i due gradi perché entrambi sono realizzati in silice fusa con chimica termica di base simile. Gli acquirenti che valutano un campione di laboratorio di un crogiolo di quarzo o un lotto di produzione completo possono utilizzare questo tipo di quadro di confronto per decidere quale grado si adatta alla durata specifica del ciclo di fusione e all'obiettivo di purezza del prodotto.

Struttura di un crogiolo di quarzo: una vista isometrica

Un crogiolo di quarzo di produzione non è un unico strato di vetro uniforme. Solitamente è costituito da uno strato opaco esterno che fornisce supporto strutturale e distribuzione del calore, uno strato interno trasparente o semitrasparente che entra in contatto diretto con il silicio fuso e, in molti modelli, uno strato di bolle inserito tra di essi che aiuta a gestire lo stress termico e il degassamento durante il ciclo di fusione. Il diagramma seguente presenta una vista isometrica ed etichettata di questa struttura a strati, utile per comprendere perché un crogiolo di silice fusa opaca e un crogiolo di quarzo trasparente spesso si riferiscono a zone diverse della stessa famiglia di prodotti complessiva piuttosto che a linee di prodotti completamente separate.

Lo strato opaco esterno visibile nel diagramma è composto da particelle di silice fini e fitte che disperdono il calore in modo uniforme attorno alla parete del crogiolo e forniscono la rigidità meccanica necessaria per sostenere il peso della carica di silicio durante un lungo ciclo di estrazione. Appena sotto si trova lo strato di transizione delle bolle, che contiene una distribuzione controllata di microscopiche sacche di gas che aiutano ad assorbire lo stress da espansione termica e a ridurre il rischio di rotture quando il crogiolo viene riscaldato dalla temperatura ambiente fino al suo intervallo operativo. Lo strato trasparente più interno è prodotto con silice della massima purezza e con il minor numero di bolle, poiché questa è la superficie che tocca direttamente il silicio fuso e quindi ha la maggiore influenza sul controllo della contaminazione. Il profilo del bordo e della parete mostrato alla base del diagramma è progettato secondo un gradiente di spessore specifico, più spesso vicino alla base per sostenere il peso della massa fusa e gradualmente rastremato verso il bordo, il che aiuta il crogiolo a mantenere la stabilità dimensionale durante tutto il ciclo termico. Comprendere questa struttura a strati aiuta i team di approvvigionamento a valutare se un campione di crogiolo di quarzo fornito, descritto come crogiolo di silice fusa opaca o crogiolo di quarzo trasparente, soddisfa la qualità interna prevista per uno specifico forno e processo di estrazione.

Processo di produzione e controllo qualità

La produzione di un crogiolo di quarzo inizia con l'approvvigionamento di sabbia di quarzo ad elevata purezza, che viene vagliata e trattata chimicamente per rimuovere le impurità metalliche prima di essere immessa in un forno di stampaggio rotativo. All'interno del forno, la sabbia viene fusa a temperatura estremamente elevata mentre lo stampo ruota, consentendo alla forza centrifuga di distribuire uniformemente la silice fusa e di costruire la struttura della parete stratificata descritta nella sezione precedente. Dopo la fase di formatura iniziale, il crogiolo passa attraverso una serie di fasi di finitura, tra cui la rifilatura dei bordi, l'ispezione della superficie e la verifica dimensionale, prima di essere sottoposto a controlli di qualità finali che valutano la distribuzione delle bolle, l'uniformità dello spessore delle pareti e la chiarezza ottica nello strato interno. Poiché la contaminazione in qualsiasi fase può compromettere l'intero lotto, gli impianti di produzione dedicati alla produzione del vetro al quarzo, compresi i crogioli di quarzo, i tubi di vetro al quarzo e le linee di barre di vetro al quarzo, mantengono ambienti puliti e controllati, separati dalla polvere industriale generale e dalle particelle sospese nell'aria.

Questo grafico a barre illustra la ponderazione temporale relativa di ciascuna fase di produzione principale in una tipica linea di produzione di crogioli al quarzo, sulla base di descrizioni generali del processo comuni nella letteratura sulla produzione di silice fusa piuttosto che su un singolo calendario fisso. La fase di fusione rotativa occupa la maggior parte del tempo di lavorazione perché è il luogo in cui si forma la struttura della parete a strati e dove il controllo della temperatura deve essere più preciso per evitare spessori irregolari della parete. Anche la preparazione delle materie prime richiede relativamente tempo, poiché la vagliatura e la purificazione della sabbia di quarzo fino al livello di purezza richiesto non possono essere affrettate senza rischiare la contaminazione in una fase successiva del processo. Anche il raffreddamento richiede un programma attentamente controllato, poiché il raffreddamento di una grande parte di silice fusa troppo rapidamente può introdurre stress interno che successivamente porta alla rottura durante il funzionamento del forno. La rifinitura e l'ispezione occupano finestre relativamente più brevi nella sequenza temporale complessiva, ma rimangono parametri di qualità essenziali che determinano se un crogiolo di quarzo finito o un relativo strumento in vetro di quarzo soddisfa gli standard dimensionali e ottici richiesti dai clienti di semiconduttori e fotovoltaici.

Oltre la fusione del silicio: la più ampia famiglia di prodotti in vetro al quarzo

Sebbene il crogiolo di quarzo sia fondamentale per la fusione del silicio, lo stesso materiale di base supporta un'ampia famiglia di prodotti speciali in vetro ottico utilizzati in applicazioni di laboratorio, industriali e persino nel settore del benessere. Il tubo di vetro al quarzo ad alta purezza e il materiale di bacchette di vetro al quarzo vengono utilizzati per fabbricare apparecchiature da laboratorio come un set da laboratorio con crogiolo di quarzo, gruppi di tubi di vetro e bacchette di quarzo fuso personalizzate per ambienti di ricerca in cui sono richieste inerzia chimica e resistenza al calore. Lastra di vetro al quarzo e componenti per finestre in vetro di quarzo, insieme alla piastra al quarzo UV e alla piastra al quarzo rotonda UV con fori, vengono utilizzati laddove è necessaria la trasmissione ultravioletta o l'accesso alla visione ad alta temperatura, poiché il vetro normale non trasmette le lunghezze d'onda ultraviolette con la stessa efficienza del quarzo fuso. Le aste di quarzo fuso e le aste di cristallo di quarzo sono anche modellate in riscaldatori alogeni e componenti di tubi di riscaldamento a infrarossi, inclusi riscaldatori di tubi di quarzo, riscaldatori di quarzo in fibra di carbonio e prodotti di tubi di riscaldamento a infrarossi in fibra di carbonio di quarzo, che si basano sulla stessa purezza e resistenza allo shock termico che rendono il quarzo adatto in primo luogo alla fusione del silicio.

Un'interessante estensione della tecnologia del vetro al quarzo è il suo utilizzo negli strumenti per la guarigione del suono. Poiché il quarzo fuso può essere modellato in spessori di parete precisi e uniformi e produce una risonanza chiara e sostenuta quando vibrato, viene utilizzato per produrre una campana tibetana, campane di cristallo per l'alchimia, un triangolo canoro di cristallo, un'arpa di cristallo, un diapason di cristallo di quarzo e un Santo Graal di cristallo. Questi strumenti si basano sulle stesse tecniche di fusione rotante e controllo di precisione delle pareti utilizzate nella produzione dei crogioli, applicate solo a uno scopo acustico diverso da quello termico. Altri articoli da laboratorio di supporto realizzati con lo stesso materiale di silice fusa di base includono una cuvetta in quarzo fuso UV, una cuvetta in quarzo rettangolare, componenti per barche in vetro al quarzo fuso ad elevata purezza resistenti al calore e vetreria da laboratorio per uso generale come un pallone triangolare, un imbuto di forma triangolare e un misurino ad alto contenuto di borosilicato, che beneficiano tutti della stabilità chimica condivisa dal quarzo fuso e dal vetro ad alto borosilicato.

Questo grafico ad anello presenta una visione qualitativa generale di come il vetro al quarzo fuso è distribuito nei principali segmenti di applicazione, sulla base di categorie di prodotti tipici del settore piuttosto che di un sondaggio statistico specifico. Il segmento dei crogioli e dei semiconduttori, insieme alla vetreria da laboratorio, costituisce la porzione più ampia del grafico, riflettendo il fatto che il trattamento termico e la chimica analitica rimangono gli usi più consolidati per la silice fusa ad elevata purezza. Le applicazioni di riscaldamento e tubi a infrarossi occupano un segmento intermedio significativo, poiché i tubi di riscaldamento a infrarossi in fibra di carbonio e quarzo e i componenti dei riscaldatori alogeni sono cresciuti costantemente poiché le apparecchiature di riscaldamento industriali e di consumo preferiscono sempre più elementi a infrarossi a risposta rapida. Le applicazioni per finestre ottiche e UV, comprese le lastre di quarzo UV e i prodotti per finestre in vetro al quarzo, formano un segmento più piccolo ma stabile legato alla strumentazione specializzata e alle apparecchiature di sterilizzazione che dipendono dalla trasmissione ultravioletta. Il segmento degli strumenti per la guarigione del suono è il più piccolo in confronto, ma rappresenta una nicchia distintiva in cui le proprietà acustiche del quarzo fuso, piuttosto che le sue proprietà termiche o ottiche, sono il principale fattore di valore, dimostrando come un unico materiale di base possa supportare settori di utilizzo finale molto diversi.

Selezione del giusto crogiolo al quarzo o componente in vetro al quarzo

La scelta tra un crogiolo di quarzo di grado semiconduttore e di grado fotovoltaico, o tra diverse specifiche di tubo di vetro di quarzo e bacchetta di vetro di quarzo, dovrebbe iniziare con una chiara definizione dell'intervallo di temperatura operativa e della tolleranza di purezza del prodotto a valle. Gli acquirenti dovrebbero anche considerare lo spessore delle pareti del crogiolo e la struttura dello strato, poiché uno strato opaco esterno più spesso supporta generalmente cicli di estrazione del singolo cristallo più lunghi, mentre uno strato trasparente interno più sottile e più uniforme supporta un rischio di contaminazione inferiore. L'elenco seguente riassume i criteri pratici di selezione che i team di approvvigionamento e di ingegneria comunemente esaminano prima di finalizzare un crogiolo di quarzo o un relativo ordine di componenti di quarzo fuso.

• Confermare la temperatura massima di funzionamento continuo e la temperatura di picco a breve termine che il crogiolo o il tubo devono sopportare durante il ciclo di fusione o riscaldamento previsto.
• Abbina il grado di purezza alla sensibilità del prodotto a valle, scegliendo il grado di semiconduttore per la materia prima per la fabbricazione di wafer e il grado fotovoltaico per la produzione di lingotti solari.
• Rivedere le specifiche sulla distribuzione delle bolle e sull'uniformità della parete, in particolare per lo strato di contatto interno che tocca direttamente il materiale fuso.
• Verificare le tolleranze dimensionali rispetto al forno specifico o all'attrezzatura di estrazione in cui verrà installato il crogiolo, il tubo di vetro al quarzo o l'asta di vetro al quarzo.
• Richiedere indicazioni sulla movimentazione e lo stoccaggio per ridurre il rischio di shock termico o danni meccanici prima che il componente raggiunga l'uso operativo.

Questo grafico ad area e a linee illustra un modello generale di adozione al rialzo dei componenti in quarzo fuso nelle linee di produzione dei forni nel corso di un periodo pluriennale, in linea con la più ampia espansione della produzione di silicio monocristallino segnalata negli ultimi anni nella catena di fornitura del fotovoltaico e dei semiconduttori. Il costante aumento da sinistra a destra riflette la crescente capacità dei forni in tutto il settore, ciascuno dei quali richiede il proprio set di crogioli di quarzo, tubi di vetro di quarzo e componenti di supporto in silice fusa. L'area ombreggiata sotto la linea sottolinea la natura cumulativa di questa domanda, poiché i crogioli e i relativi componenti sono articoli di consumo che devono essere sostituiti regolarmente anziché installati una volta, a differenza delle apparecchiature del forno stesso. Questo modello sottolinea perché una fornitura costante e di qualità controllata di crogioli di quarzo e bacchette di vetro di quarzo è importante per i produttori che utilizzano linee di crescita dei cristalli continue o quasi continue. Gli acquirenti che valutano rapporti di fornitura a lungo termine spesso cercano fornitori che possano dimostrare una capacità produttiva stabile che tenga il passo con questo tipo di curva di crescita pluriennale sostenuta.

Informazioni su Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. è un'azienda specializzata nella produzione di quarzo e prodotti in vetro speciale. Yancheng Mingyang Quartz Products Co., Ltd. è lo stabilimento di produzione di Jinzhou Mingde Quartz Glass Co., Ltd. a Jiangsu. Sin dalla sua fondazione, l'azienda si è sviluppata rapidamente, introducendo tecnologie avanzate e attrezzature di produzione in patria e all'estero e migliorando continuamente la qualità dei prodotti. Facendo affidamento sui propri vantaggi, l'azienda ha sviluppato una varietà di prodotti adatti al mercato che soddisfano le esigenze di diversi clienti e ha risolto molte sfide di produzione urgenti per i suoi clienti attraverso la catena di fornitura del quarzo e del vetro speciale.

La gamma di prodotti dell'azienda comprende tubi di vetro al quarzo, tubi di vetro al quarzo a doppio foro, bacchette di vetro al quarzo, lastre di quarzo, finestre in zaffiro, finestre in vetro al fluoruro di calcio, rivestimenti a infrarossi e ultravioletti, pannelli per finestre in vetro alluminosilicato resistenti all'alta pressione, strumenti in vetro al quarzo, strumenti in vetro ad alto contenuto di borosilicato, crogioli di quarzo, tubi placcati in oro al quarzo, riscaldatori al quarzo, tubi di riscaldamento a infrarossi al quarzo, riscaldatori a radiazione direzionale nell'infrarosso lontano, lampade germicide ultraviolette e altri tipi speciali di prodotti in vetro al quarzo. Questo ampio ambito di produzione consente all'azienda di supportare i clienti che necessitano sia della fornitura standard di crogioli di quarzo e tubi di vetro al quarzo, sia di articoli più specializzati come finestre in zaffiro e componenti di tubi di riscaldamento a infrarossi all'interno di un unico rapporto di fornitore.

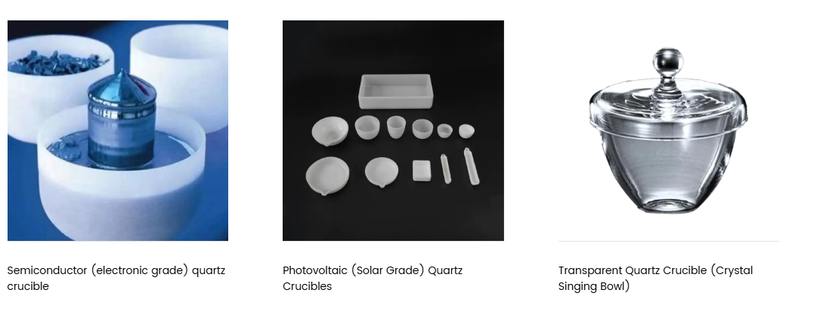

Gli esempi di prodotti mostrati sopra illustrano la gamma all'interno della famiglia dei crogioli al quarzo, da un crogiolo di quarzo semiconduttore (grado elettronico) con la sua caratteristica struttura a pareti stratificate, a un set di crogioli di quarzo fotovoltaici (grado solare) di varie dimensioni per diverse capacità del forno, a un crogiolo di quarzo trasparente la cui forma chiara e a pareti sottili è apprezzata anche come campana tibetana di cristallo nelle applicazioni di guarigione del suono. Questa gamma visiva evidenzia come lo stesso materiale di silice fusa e la stessa competenza produttiva si traducono in prodotti per settori di utilizzo finale molto diversi, dalla fusione di cristalli di silicio alla vetreria da laboratorio agli strumenti acustici, tutti prodotti con la stessa attenzione alla purezza e alla precisione strutturale.
