Come ottimizzare le prestazioni di un crogiolo al quarzo?

Strategie chiave per ottimizzare Crogiolo di quarzo Prestazioni

Il modo più efficace per ottimizzare le prestazioni del crogiolo al quarzo è controllare i gradienti termici, mantenere rigorosi protocolli di contaminazione e abbinare il grado del crogiolo alla temperatura di processo specifica e all'ambiente chimico. Questi tre fattori insieme rappresentano la maggior parte dei guasti prematuri e delle perdite di rendimento nelle applicazioni di semiconduttori, solare e di laboratorio. Le sezioni seguenti analizzano ciascuna leva di ottimizzazione con indicazioni utili.

Seleziona il grado di crogiolo giusto per il tuo processo

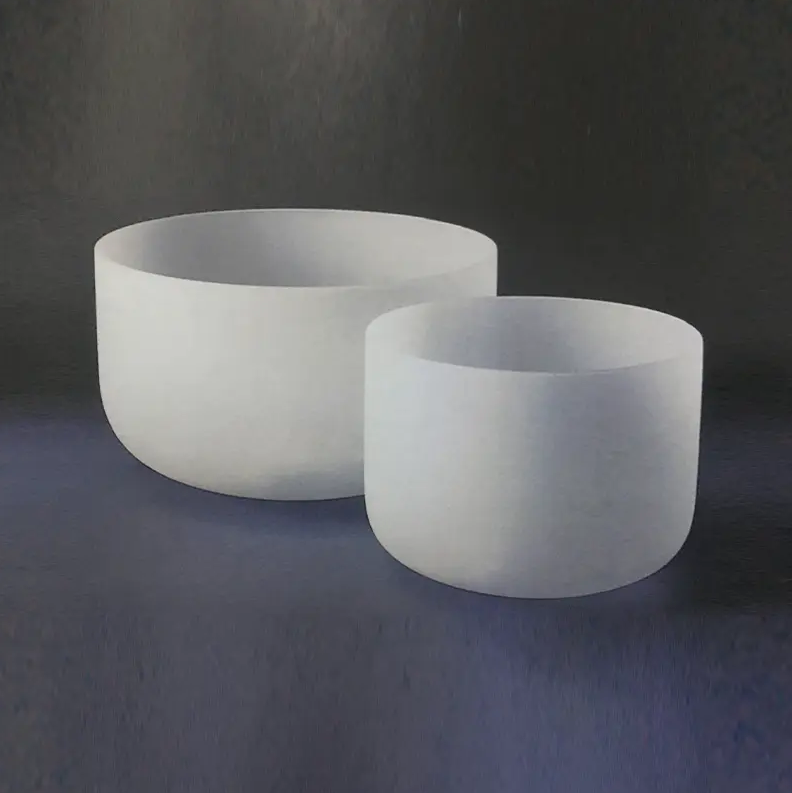

Non tutti crogioli di quarzo sono uguali. La purezza della silice grezza, il metodo di produzione (fuso o sintetico) e il contenuto di OH determinano tutti la temperatura di servizio superiore e la resistenza chimica. L'utilizzo di un crogiolo con specifiche insufficienti è la causa più comune di fallimento precoce.

Confronto dei gradi comuni del crogiolo

Per i processi Czochralski (CZ) al silicio, crogioli di tipo sintetico con livelli di impurità metalliche inferiori 1 ppm totale sono obbligatori. L'utilizzo di materiali di qualità standard introduce contaminazione di ferro, alluminio e calcio direttamente nella massa fusa, riducendo la durata dei portatori minoritari e la resa del dispositivo.

Controllare i gradienti termici per prevenire le fessurazioni

Il quarzo ha un coefficiente di dilatazione termica molto basso (~0,55 × 10⁻⁶/°C), ma è fragile. I rapidi cambiamenti di temperatura creano forti gradienti di stress interni che superano il modulo di rottura del materiale ( ~50MPa ), causando fessurazioni o fratture catastrofiche.

Velocità di rampa di riscaldamento e raffreddamento consigliate

• Sotto i 200 °C: rampa non superiore a 10°C/min — l'umidità superficiale ed i gas adsorbiti devono fuoriuscire gradualmente.
• da 200 °C a 600 °C: limite a 5°C/min — questo intervallo attraversa la zona di transizione della cristobalite α–β dove le variazioni di volume sono significative.
• 600 °C alla temperatura di processo: 3–5 °C/min è tipico per crogioli di grandi dimensioni (diametro > 300 mm).
• Raffreddamento: seguire sempre una discesa controllata; la tempra oltre gli 800°C provoca microfratture irreversibili anche senza fessurazioni visibili.

Nella crescita del silicio CZ, una pratica comune è quella di mantenere il crogiolo a 900 °C per 30–60 minuti durante la rampa iniziale per equilibrare la temperatura attraverso lo spessore della parete prima di raggiungere il punto di fusione del silicio (1.414 °C).

Ridurre al minimo la devitrificazione per prolungare la durata

La devitrificazione, la trasformazione della silice amorfa in cristobalite cristallina, inizia approssimativamente 1.000 °C e accelera sopra i 1.200 °C. Una volta che la devetrificazione si è estesa alla parete interna, il crogiolo diventa meccanicamente instabile e deve essere sostituito. È la causa principale della riduzione della durata del crogiolo nelle applicazioni ad alta temperatura.

Misure di prevenzione della devitrificazione

• Ridurre al minimo la contaminazione da metalli alcalini. Gli ioni sodio e potassio agiscono come catalizzatori di nucleazione. Anche i residui delle impronte digitali contenenti sodio possono avviare la devetrificazione nel punto di contatto.
• Utilizzare rivestimenti protettivi. Un sottile rivestimento di nitruro di silicio (Si₃N₄) o solfato di bario (BaSO₄) sulla parete interna rallenta il fronte di cristallizzazione. Nelle applicazioni solari, è stato dimostrato che i rivestimenti BaSO₄ prolungano la durata del crogiolo del 15–30% .
• Limitare l'esposizione cumulativa alle alte temperature. Monitorare le ore totali superiori a 1.100 °C; sono classificati per la maggior parte dei crogioli ad elevata purezza 100-200 ore a questo intervallo prima che la devetrificazione diventi strutturalmente significativa.
• Operare in atmosfera inerte o riducente. Gli ambienti ricchi di ossigeno accelerano le reazioni di ossidazione superficiale che promuovono la nucleazione dei cristalliti.

Implementare rigorosi protocolli di contaminazione e manipolazione

La contaminazione superficiale non solo innesca la devetrificazione ma introduce anche impurità nelle fusioni sensibili. Nei processi CZ dei semiconduttori, una singola particella di siliciuro di ferro che misura 0,5 μm può generare una contaminazione di ferro sufficiente a ridurre la durata del trasportatore minoritario del wafer al di sotto dei limiti accettabili nella sezione cristallina adiacente.

Migliori pratiche di gestione e pulizia

1. Maneggiare sempre i crogioli con guanti per camere bianche (nitrile o polietilene, privo di metalli) – mai a mani nude.
2. Prepulire i nuovi crogioli con una soluzione diluita di HF (tipicamente 2–5% HF per 10-15 minuti) seguito da un accurato risciacquo con acqua deionizzata per rimuovere gli ossidi metallici superficiali dalla produzione.
3. Asciugare i crogioli in un forno pulito a 120 °C per almeno 2 ore prima dell'uso per rimuovere l'umidità assorbita, che può causare violenti spruzzi durante il riscaldamento.
4. Conservare in contenitori sigillati e privi di polvere; anche una breve esposizione in un ambiente di laboratorio standard può depositare sulla superficie particelle difficili da rimuovere dopo la sinterizzazione.
5. Ispezionare le superfici interne sotto la luce UV prima di ogni utilizzo: i residui organici diventano fluorescenti e indicano una pulizia incompleta.

Ottimizza il caricamento del crogiolo e il livello di riempimento

Il modo in cui viene caricato un crogiolo influisce direttamente sulla distribuzione dello stress termico e sulla dinamica della fusione. Un caricamento improprio crea punti caldi localizzati, cristallizzazione non uniforme e concentrazioni di stress meccanico che riducono la durata del crogiolo.

• Riempire fino a non più dell'80% della capacità nominale. Il riempimento eccessivo aumenta la pressione idrostatica sulle pareti laterali a temperatura elevata, dove il quarzo si ammorbidisce al di sopra di ~ 1.665 ° C (il punto di rammollimento). A 1.200 °C, la deformazione da scorrimento diventa misurabile sotto carico sostenuto.
• Caricare il materiale caricato in modo uniforme. Il posizionamento di un grosso pezzo di polisilicio su un lato crea un riscaldamento asimmetrico durante la fusione, generando momenti flettenti nella parete del crogiolo.
• Evitare il contatto diretto tra i pezzi caricati e la parete del crogiolo durante il caricamento. L'impatto durante il caricamento è una delle principali cause di microfessure sotto la superficie che si propagano solo quando il crogiolo raggiunge la temperatura di processo.
• Per i processi assistiti da rotazione (ad esempio, estrazione CZ), verificare la concentricità della rotazione. Anche un Eccentricità 0,5 mm nella rotazione del crogiolo a 5–10 giri al minuto introduce sollecitazioni meccaniche cicliche che possono affaticare la base su più cicli.

Monitorare e sostituire in base a indicatori misurabili

Affidarsi esclusivamente all'ispezione visiva porta a una sostituzione prematura (spreco di costi) o a una sostituzione ritardata (rischio di fallimento del processo). Combina invece più indicatori per prendere decisioni basate sui dati.

Criteri decisionali per la sostituzione

L'implementazione di un registro del ciclo di vita del crogiolo, che tiene traccia della temperatura di picco di ogni analisi, della durata e del risultato dell'ispezione post-analisi, in genere riduce i guasti imprevisti 40–60% rispetto alla sola sostituzione basata sul tempo, basata sui dati provenienti da operazioni di produzione di lingotti di silicio ad alto volume.

Sfruttare l'atmosfera e il controllo della pressione

L'atmosfera che circonda il crogiolo durante il funzionamento ha un impatto diretto sia sul materiale del crogiolo che sulla purezza della fusione. L’ottimizzazione delle condizioni atmosferiche è una leva a basso costo e ad alto impatto spesso trascurata nelle procedure operative standard.

• Spurgo con gas inerte (argon o azoto): Argon che scorre a 10–20 l/min attraverso i forni CZ riduce l'evaporazione di SiO dalla superficie del fuso, che altrimenti si depositerebbe sulle pareti del forno più fredde e contaminerebbe nuovamente il fuso nei cicli successivi.
• Funzionamento a pressione ridotta: Correndo a 20–50 mbar (rispetto all'atmosfera) durante la crescita della CZ riduce la pressione parziale della CO, sopprimendo l'incorporazione del carbonio nel cristallo senza accelerare la dissoluzione del quarzo.
• Evitare il vapore acqueo: Anche 10 ppm di H₂O nell'atmosfera del forno aumentano in modo misurabile il contenuto di OH della massa fusa, il che aumenta la formazione di donatori di ossigeno nei wafer di silicio durante le successive fasi di ricottura a bassa temperatura.

Riepilogo: una lista di controllo pratica per l'ottimizzazione

La seguente lista di controllo consolida le azioni principali sopra descritte in un protocollo ripetibile prima dell'esecuzione e durante il processo:

1. Confermare che il grado del crogiolo corrisponde ai requisiti di temperatura e purezza del processo.
2. Pulire con HF diluito, risciacquare con acqua deionizzata e asciugare a 120 °C per ≥ 2 ore.
3. Ispezionare la superficie interna sotto la luce UV; scartare i crogioli che presentano residui o microfessurazioni.
4. Caricare la carica in modo uniforme fino a ≤ 80% della capacità; evitare l'impatto con la parete durante il caricamento.
5. Temperatura di rampa per protocollo: ≤ 5 °C/min fino alla zona di transizione da 200 a 600 °C; mantenere a 900 ° C per l'equilibrio termico.
6. Mantenere il flusso di gas inerte e la pressione target del forno per tutta la durata del ciclo.
7. Fresco in discesa controllata; non spegnere mai a temperature superiori a 800 °C.
8. Registrare i dati di esecuzione e ispezionare la devetrificazione, l'assottigliamento delle pareti e gli indicatori di contaminazione prima di eliminarli per il riutilizzo.

L'applicazione coerente di questi passaggi prolunga la durata media del crogiolo, riduce i costi dei materiali per ciclo e, cosa più importante, protegge la qualità del prodotto fuso o dei cristalli cresciuti al suo interno.
